一、項目概況

　　1.1 項目背景

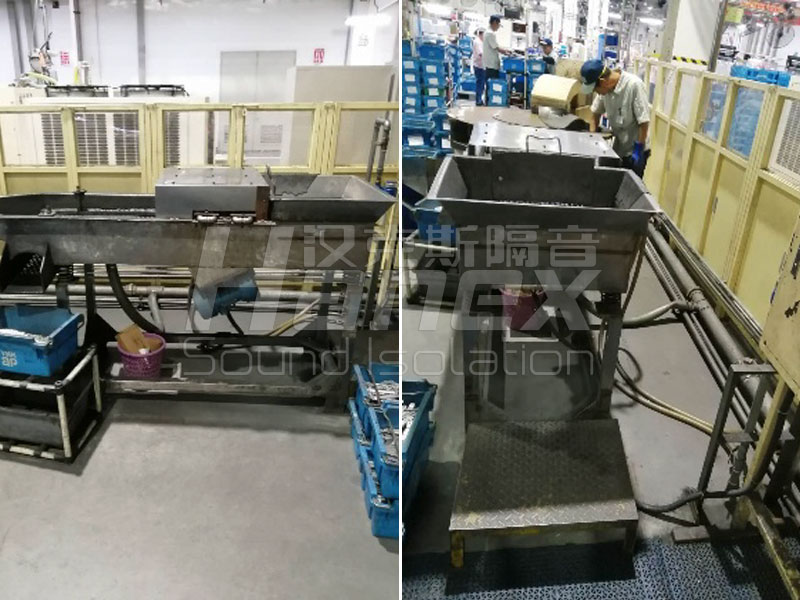

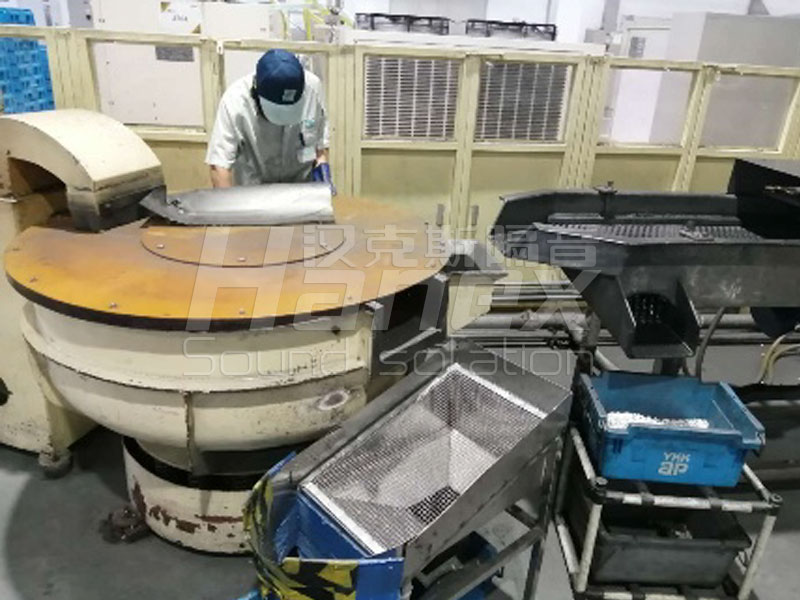

　　吉田建材(蘇州)有限公司為改善車間內沖床設備對車間內部聲環境產生影響，特邀我漢克斯現場踏勘。根據沖床噸位、運作工況、運行時噪聲值因沖床設備沖壓的材質不同，沖床所產生的噪聲頻譜也不一樣。根據《工業企業噪聲控制設計規范》(GB/T50087-2013)的要求，一般工業車間聲環境噪聲值≤85dB(A)。現公司決定采取對車間內噪聲直接影響車間噪聲環境的1臺型號：SEYI SNS2-250，的250T沖床采取專業降噪措施，降低其對環境噪聲排放。

　　根據甲方要求及沖床設備的特性，結合我們漢克斯隔音以往與吉田建材合作的同類項目，特提出本設計方案。

　　二、噪聲源特性分析

　　對沖床而言，其沖壓噪聲聲壓級一般在90～110dB之間。

　　沖床噪聲可分為運轉噪聲和工作噪聲。運轉噪聲是沖床空載運轉噪聲，它包括電機、皮帶、齒輪、曲柄連桿滑塊及軸承間隙、離合器等形成的噪聲。工作噪聲是沖床沖壓時產生的噪聲，在相同的沖床上采用不同的沖壓工藝(如沖裁，拉深，彎曲)加工同樣材料所產生的噪聲不一致。

　　三、治理目標的定位

　　根據《工業企業噪聲控制設計規范》(GB/T50087-2013)的要求，一般工業車間聲環境噪聲值只要達到≤85dB(A)。

　　本項目的治理目標為：根據客戶要求，降噪措施實施后，沖床隔音房外1m處的噪聲值在85dB(A)左右，修正值為±2dB，剔除其他噪聲對此結果貢獻。

　　四、沖床噪聲控制方案

　　根據現場沖床噪聲源值大小、頻譜、噪聲源位置關系、降噪目標及設備工藝要求等因素，結合我們漢克斯隔音以往與吉田建材合作同類型工程噪聲控制經驗，設計采用對沖床整體加裝隔音房(見效果圖)的方案進行降噪。

　　沖床隔音房的吸隔聲板采用100mm厚的復合鋼板，復合結構由加強筋、隔聲層、阻尼層、吸聲層組成;

　　隔聲房設計隔聲量≥25dB(A);

　　整體隔音房采用分塊組成，可拆卸;

　　復合鋼板主要有由1.5mm鋼板+95mm龍骨+60kg/m3環保吸音棉(纖維布包裹)+0.8mm鍍鋅孔板。為了抑制薄板共振，消除吻合效應，在外層板內側涂覆阻尼材料。

　　4.1 沖床隔音房技術說明

　　綜合考慮吉田建材沖床之間位置關系、車間通行通道，以及車間環境美觀和諧，本項目我們漢克斯隔音技術團隊設計，采取對SEYI SNS2-250沖床增加隔音房，選型、隔聲量、技術要點如下：

　　4.1.1 沖床隔音房配置

　　1、數量：250T沖床1臺;

　　2、沖床隔音房外形尺寸：L4780mm * W3800mm * H4400mm

　　3、吸隔聲板組成：采用100mm厚的復合鋼板，由1.5mm鋼板+阻尼層+龍骨+60kg/m3環保吸音棉(纖維布包裹)+0.8mm鍍鋅孔板組成，顏色ral9016;

　　4、隔音觀察窗：采用雙面隔音玻璃，隔音玻璃為漢克斯自主研發經浙江大學驗證10+1+5夾膠安全隔音玻璃夾膠安全玻璃(GB/T 9962—1999)總厚度16mm隔聲性能標準符合隔聲性能按GB 8485—87。

　　5、配備電氣：4盞長管日光燈，(具體安裝位置根據甲方人員)開關及線路布置等。

　　6、隔音墻板之間縫隙采用5mm吸音海綿，有效地使得各隔音墻板間的縫隙密封，防止噪音外泄。

　　7、門和觀察窗各邊采用耐老化軟膠條密封，觀察窗采用雙層夾膠安全隔聲玻璃，線路及開孔處做好密封處理。

　　4.1.2 沖床隔音房各個面說明

　　1)正面：

　　1下部設計均分4扇平移隔聲門：尺寸均為735mm，共4扇，門隔聲量≥25dB(A)，門上設置W400mm×H900mm隔音觀察窗，離地高度1.2米，便于人員隨時觀察內部情況;

　　2上部設計2扇L型平移隔聲門：尺寸：W2740mm*H(1680mm+1180mm)，1樘，門隔聲量≥25dB(A)，方便業主方檢修。

　　3在沖床進料口及出料口的相應位置離地高度1.2米，設置500mm*900mm觀察窗，方便了解進出料口情況。

　　2)右面：

　　1隔音房右面(出料面)對應出料框位置開設一扇平移隔聲門，移門對應出料口位置開設同尺寸卡口(卡口尺寸根據現場實際尺寸要求開設)，門尺寸：W1700mm*H3000mm，1樘，門隔聲量≥25dB(A);

　　2兩側設置2扇W500mm×H900mm隔音觀察窗;

　　3)背面：

　　1上部設計2扇平開隔聲門：尺寸為：W2800mm*H2200mm，1樘，門隔聲量≥25dB(A)，方便業主方對電機做日常檢修維護。

　　2下部設計2扇平移門：尺寸為：W2200mm*H2000mm，1樘，門隔聲量≥25dB(A)方便業主方對沖床設備日常檢修維護以及收廢料設備的安裝。

　　4)左面：

　　1隔音房左面(進料面)對應進料口，開設同尺寸卡口(卡口尺寸根據現場實際尺寸要求開設)。

　　2靠近正面設計1樘左外單開隔聲門：W500mm*H2000mm，便于人員上料調節操作。

　　3在左上角位置設置2臺大功率排風扇并配備消聲器，防止隔音房?jī)?nèi)部溫度過高。

　　5)頂面：

　　1隔音房頂面靠近電機一側兩塊頂板為可移動式頂板(黃顏色部分)，頂板上附有耳片，在設備需要大修維護時方便移開頂板。

　　2為使頂部突出的液壓管避開行吊，設置W850*L1250mm隔聲罩。

　　4.1.3 沖床隔音房效果示意圖

　　4.2 沖床隔音房安裝及制作工藝

　　1 移門導軌不得超出隔音房側邊，避免影響廠區環境美觀。

　　2 隔音房增加大功率排風機，并配備消聲器，避免隔音房?jī)?nèi)溫度過高。

　　3 操作面移門(正面)底部采用H型滑輪，導軌采用方形導軌(不噴漆)，在地面開兩道L4240mm*W80mm的軌道槽，槽內鑲嵌槽鋼，避免軌道槽側面崩壞，上面覆蓋L2500mm*W290mm(較門洞縮短40mm)的2.0mm花紋板，質量約為12KG。防止更換模具時，叉車進出壓壞導軌及導軌槽的邊沿。

　　4 導軌槽兩端開設斜坡，便于及時，快速清理軌道槽內碎屑，避免堵塞。

　　根據實際，地面雙軌道則需要開2道L4240mm*W80mm的軌道槽，花紋板尺寸為L(zhǎng)2500mm*W290mm*T2mm(較門洞縮短40mm)，質量約為12KG。(需要客戶方維修，使用部門確認)。

　　5 移門與定位部件做防撞擊處理，防止移門碰撞變形。

　　6 隔音房表面焊點打磨，表面整體光滑平整。

　　7 移門安裝底部導軌，防止移門脫軌而造成安全隱患。

　　8 移門底部導軌使用不銹鋼制作，不噴漆(避免噴漆導軌在漆掉落后，門開啟有阻塞
